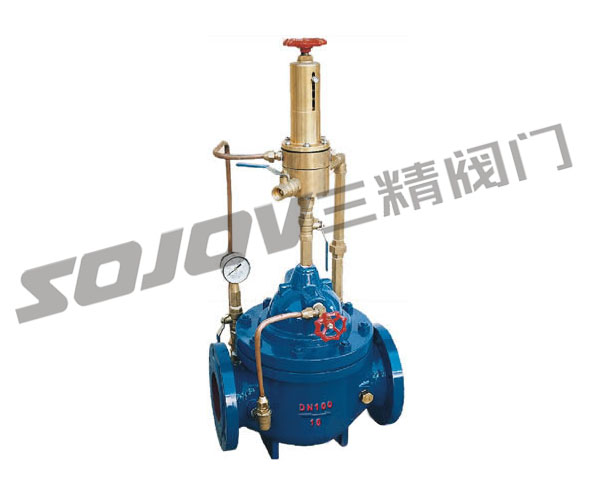

500X安全泄壓閥,持壓閥結構特點和用途 500X泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。 500X泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。 500X泄壓閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。 安全泄壓閥型號：500X | 安全泄壓閥公稱通徑：50MM-1000MM | 安全泄壓閥使用壓力：1.6MPA -6.4MPA | 安全泄壓閥連接方式：法蘭連接 | 安全泄壓閥形式：自動 可調節 | 安全泄壓閥主要功能：泄壓力 | 安全泄壓閥介質：水工業管道 | 安全泄壓閥材質：鑄鐵 球墨鑄鐵 鑄鋼 | 安全泄壓閥標準：機械部標準或定做非標 |
500X安全泄壓閥,持壓閥工作原理
1、作泄壓閥：當泄壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此 時主閥處于開啟狀態。 當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢 復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。 2、作持壓閥：當泄壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主 閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥 開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。 500X主要技術參數 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) | 1.0 | 1.5 | 1.1 | 水 | 0-80 | 1.6 | 2.4 | 1.76 | 2.5 | 3.75 | 2.75 |
500X泄壓閥主要零件材料 零件名稱 | 零件材料 | 閥體閥蓋 | WCB | 閥座閥盤 | 銅合金 | 密封圈O型圈 | 丁腈橡膠 | 閥桿 | 2Cr13 | 彈簧 | 50CrVA | 針型閥 | 銅合金 | 球閥 | 銅合金 | 泄壓/持壓導閥 | 銅合金 | 微型過濾器 | 不銹鋼 |
500X泄壓閥連接尺寸(PN 1.0-2.5MPa)
公稱通徑DN | L | H | H1 | A | B | 50 | 250 | 505 | 90 | 170 | 170 | 65 | 280 | 520 | 98 | 180 | 180 | 80 | 310 | 535 | 110 | 190 | 190 | 100 | 350 | 555 | 120 | 200 | 200 | 125 | 400 | 590 | 145 | 215 | 215 | 150 | 450 | 645 | 155 | 230 | 230 | 200 | 550 | 715 | 190 | 255 | 255 | 250 | 650 | 780 | 250 | 295 | 295 | 300 | 800 | 880 | 290 | 325 | 325 | 350 | 900 | 940 | 330 | 380 | 380 | 400 | 1000 | 1000 | 360 | 415 | 415 | 450 | 1000 | 1030 | 445 | 435 | 435 | 500 | 1100 | 1060 | 495 | 460 | 460 | 600 | 1100 | 1150 | 550 | 520 | 520 | 700 | 1450 | 1210 | 605 | 570 | 570 | 800 | 1560 | 1290 | 730 | 620 | 620 | 900 | 1800 | 1390 | 800 | 670 | 670 | 1000 | 2000 | 1500 | 910 | 830 | 830 |
三精閥門公司訂貨須知： 一、①安全泄壓閥產品名稱與型號②安全泄壓閥口徑③安全泄壓閥是否帶附件以便我們的為您正確選型④安全泄壓閥的 使用壓力⑤安全泄壓閥的使用介質的溫度。 二、若已經由設計單位選定三精公司的安全泄壓閥型號，請按安全泄壓閥型號直接向我司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審 核。 |
